HGUCユニコーンガンダムLEDエディション製作日記3

先日、ふと思った。

ユニコーンの両肩にせり上がってるセンサーみたいなものもサイコフレームだよな・・・。

アニメ見たらここも光ってるよな・・・。

やっぱ、光らせたいよな・・・。

このユニコーンガンダムLEDエディションを製作する上で、
最初に目標にしたコンセプトが三つあります。

1、LED発光とあるていどの可動の両立。
2、サイコフレーム部分フル発光。
3、ツインアイ及びメインカメラの発光。

両肩のセンサーを光らせないとサイコフレームフル発光にはならない・・・

またもや自分に難解な課題を押し付けてしまう私でした。(汗)

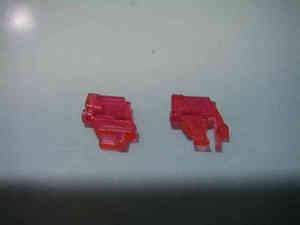

まずは、LEDを仕込む部分を検証。


最初は光ファイバーを通そうかと思いましたが、
あまりにもセンサーパーツが小さいため光ファイバーを曲げることができずに断念。

仕方ないので、
直接LEDを埋め込むことにしました。

センサー部分の真後ろにLEDを持ってくると、
おそらく光りすぎるだろうと思い、少し下にずらせて配置することに。

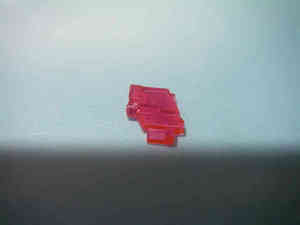

ルーターで、ゴリゴリ適当に削って・・・

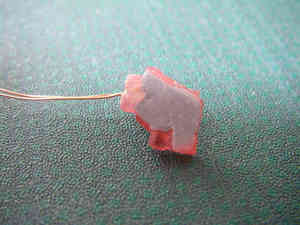

LEDを隙間に入れて超クリアのボンドを流し込みました。


しかし、肩センサーパーツの厚みがかなり薄いため、
LEDが若干はみ出します(汗)

とりあず、ある程度誤魔化すためと、

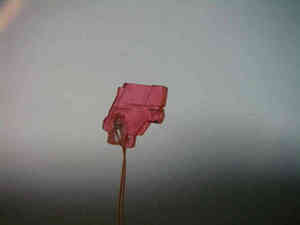

強度UPの為、パテを盛ってみました。

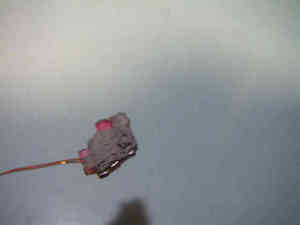

で、乾いたパテをヤスリで削って・・・

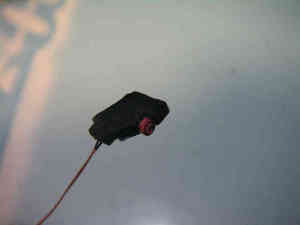

その上から光漏れ防止の為につや消しブラックを塗装。


それからセンサー発光部分にマスキングゾルをつまようじで塗ってから、
500番サーフェイサーを吹き、さらにその上からホワイトを塗装しました。


それからマスキングゾルの周りをカッターで切れ込みを入れて剥がすと・・・


少しボコボコしてますが、まあよしとしましょう(汗)

次に、センサーパーツと土台のパーツを合体させ、
接合部をまたパテで埋めます。


そしてヤスリがけをした後、

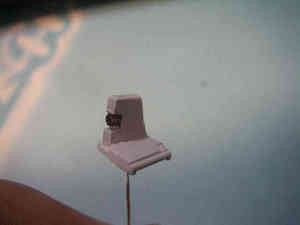

パーツを塗装。


最後につや消しトップコートとボコボコをごまかすために汚れ塗装をします(笑)

で、ようやく完成!


ではいよいよ点灯テストです。

さん、にー、いち。


をを!!

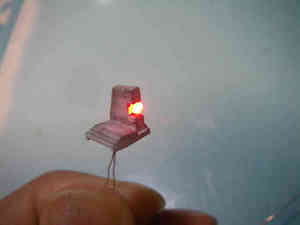

ばっちりセンサー光ってます〜!!

ちょっと明るすぎて、ここからレーザーでも発射されそうですが・・・

とにかく、これでまたサイコフレームフル発光に一歩近づきました。

しかしそろそろ、ヘッドディスプレイも製作に取り掛からなければ・・・
