静岡ガンダムLEDエディション制作日誌3

前回、ザクヘッドが完成したので途切れてしまいましたが今回より静岡ガンダムの制作に戻ります(^^;
今回はビームサーベルの発光に挑戦です。
1/144サイズのビームサーベルはとても細く、中にLEDを仕込むのがなかなか大変です。
ということで、私なりのビームサーベル発光加工で制作してみました。

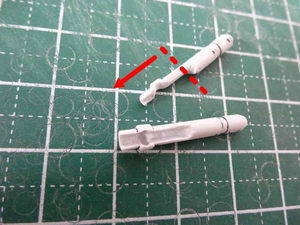

今回使用するのはRGガンダム付属のビームサーベル×2です。

1本は中身をくりぬき、もう一本は蓋専用に加工します。

今回もいつも使用している1608チップLEDで、かなり小さいのですが、
ビームサーベルの内部はもっと狭く、ギリギリ膨らんだ部分に収めることができました。

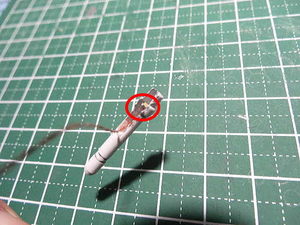

内側はシルバーで塗装し、赤丸部分にLEDを配置します。

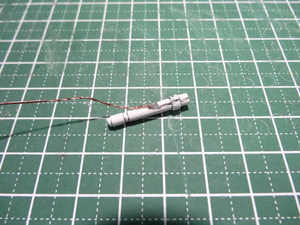

そして、LEDが動かないように導線の部分にパテを埋めて蓋ををします。

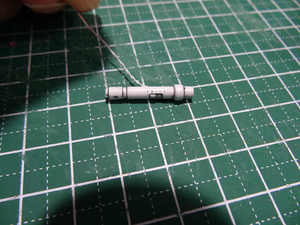

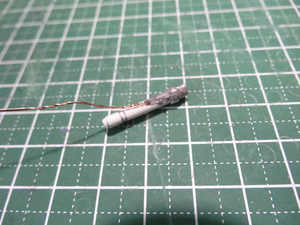

蓋専用に切り出したビームサーベルの部品を埋め込みました。

隙間はパテで埋めてしばらく放置。

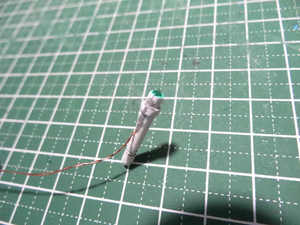

パテが乾いたらヤスリで形を整え、塗装のために先端をマスキングゾルで覆います。

そして、やっとこさ塗装です。

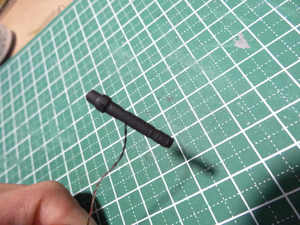

まずは黒で遮光します。

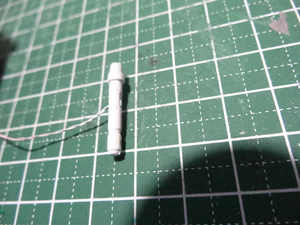

次にホワイトで塗装。

最後にスミ入れでやっと完成!

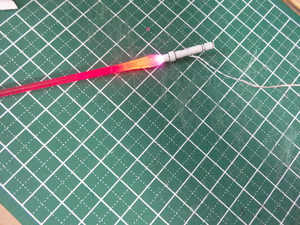

今回もLEDの発光度合を確かめてみます。

RGのビームクリアパーツは相変わらず光を通さず、根元ばかりがやたらと光っていますが、
ビーム形状はRGのパーツの方が1/1ガンダムのビーム形状に似ていますのでこれでよしとしましょう。。(汗)

次回はようやく腕の部分に入りたいと思います。

まだまだ先は長い・・
