静岡ガンダムLEDエディション制作日誌8

あちこちの部位を飛び飛びに作っている静岡ガンダムですが、
今回はランドセルを作ってみます。

ランドセルで光らせる場所はバーニア4基と背中の丸い部分です。

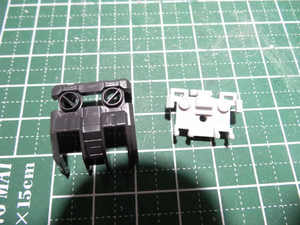

今回も形状等考えた結果、RGのパーツを使用することにしました。

まず丸い部分ですが、直径を測ってみたところ約3mmでしたので、
3mmの砲弾を使うことにしました。

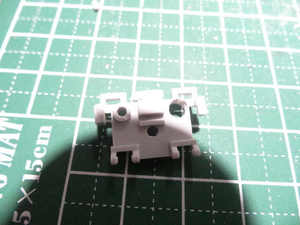

3mmの砲弾LEDがスッポリ通るように穴を開けます。

砲弾LEDの先端は丸まっているので、平らになるように削りました。

をを!ピッタリ通りました(^^)

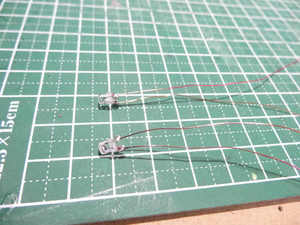

LEDの足は長すぎるので適当にカットして、後は導線をつなげてみました。

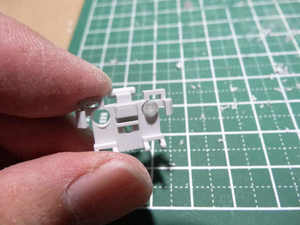

LEDを埋めた状態で仮組みです。

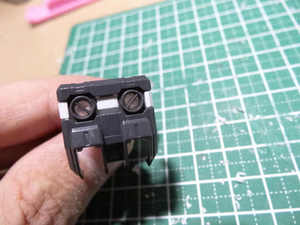

なかなかいい感じに収まっているようです(^^)

ちなみに・・・

今回、ランドセルだけで合計6個のLEDを使用することになるのですが、
プラスとマイナスの線は当たり前ですが、合計で12本出ることになります。

12本の導線を本体に通すとスペース的にもかなり無理が生じてくると思うので、
幸いランドセルには厚みがあるのでその中でまとめることにしました。

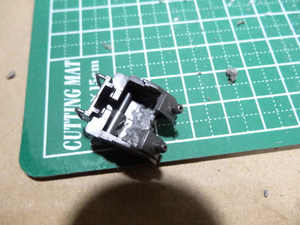

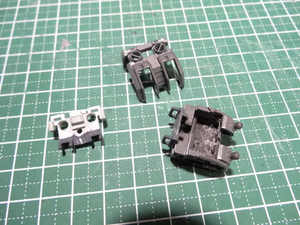

ということで、ランドセル内の余分なでっぱりなんかをゴリゴリ削って・・・

なかり強引にスペースを空けました(^^;

色々と削り倒してこんな感じです。。大丈夫か??

さらに、バーニアから通す穴も4か所開けます。

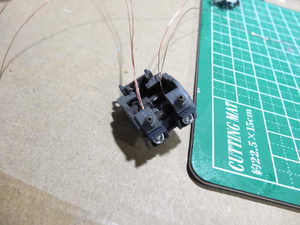

まずは一番本体に近いバーニアへLEDを押し込み、配線を通します。

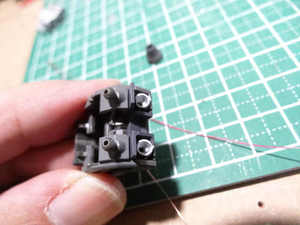

その後、メインのバーニアをセットしてからLEDを通し、
円形の部分にも砲弾LEDを固定します。

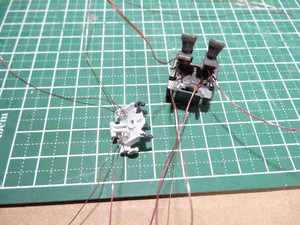

これで全てのLEDの仕込みが終わりました。
あとは、これらの配線をまとめるのですが・・・

気力がなくなったので次回に持ち越しです(^^;

今回も時間かかるな〜(汗)
