静岡ガンダムLEDエディション制作日誌14

亀のような制作スピードで進んでいる静岡ガンダムですが、
今回より下半身の制作に入ります(汗)

まずは腰パーツですが、チューブ二本と配線を通すため、適当に沢山穴を開けてみました(^^;

ボールジョイントの左右にとりあえず沢山穴を開けておきます。

そして、腰回りのパーツをスジボリ、塗装を行い・・・

この時点ではデカール、トップコートはまだしていません。

そして、実物大ガンダムの写真を見ていると、
腰から上向きにライトで照らされているので、これも再現してみます。

赤丸部分に穴を開けてここにLEDを配置してみます。

LEDも上向きに配置して接着剤で固定しました。
左右で位置がズレてしまいましたが気にしません(^^;

そして、四苦八苦しながら腰パーツに配線とチューブを通し・・・

ぐわ〜!キツキツです(汗)
足がまともに通るか心配です(TT)

腰のLEDが増えて配線の本数がまた増えてしまったので、
とりあえず腰アーマーの裏側あたりでもう一度配線をまとめてすっきりさせてみます。

これで配線はビームサーベル用とその他用のみになりました!

さて、ここから足パーツへと移るのですが、
股関節がかなり強敵です。。

チューブの径が太いため、どう考えてもポリキャップを活かすことができません(汗)

悩んだ挙句、ポリキャップに差し込む部分をカットしてそのままそこにチューブを通すことにしました(汗)

さらに股関節パーツとポリキャップ内部にチューブと配線を通すため、
ガリゴリ削ってエライことに・・(^^;

もう、ほとんどポリキャップの機能が果たせていません(汗)

で、削りまくって仮組みした股関節部分がこちら。

なんとかチューブと配線を通す穴を確保できました。。
今回は無可動なのでかなり無茶をしています(^^;

ということで、次回は足パーツの制作です!

posted by 筆塗り大王 at 15:50| Comment(0) | ガンプラ製作日誌 | このブログの読者になる | 更新情報をチェックする

2014年12月31日

静岡ガンダムLEDエディション制作日誌13

体内にチューブを通して胸ダクトからの排気ギミックを搭載しようと無謀な計画を試みている静岡ガンダムですが、今回は上半身の配線となります。

まずは両腕、頭をセットし、配線を胸パーツに通します。

配線が大量にあるので、両腕の配線をまずは一つにまとめます。

しかし、それだけでは大量にある配線がまだまだ減りません(汗)

今回はビニールチューブを配線と一緒に通さないといけないので、
下半身へ通してゆく配線は極力本数を抑えます。

ということで・・

ビームサーベル用とその他の配線との二種類のみするため、ガッツリまとめてみました。

お次はガッポリくりぬいた腹部のパーツを通してみます。

ぐおぉ〜!キツイぜ兄貴ぃ〜(^^;

腹部パーツはポリキャップ接合部を完全に削り取ってしまったので、
接着して固定します。

よし、何とか固定できました(汗)

そして、こまごまとしたデカールを本体に貼り、トップコートを吹き付けます。

各部位ごとに塗装→組みつけ→デカール貼り→トップコートと工程を踏んでゆくのでとても時間がかかります(TT)

苦労の末、ようやく上半身が完成しました!
結局年内には完成しませんでした(TT)

あとは少し残った時間で・・・

こちらの1/144アムロ人形を塗装してみます!

そんな時間があるならさっさと次へ進めよ!
と言われてしまいそうですが(^^;

こちらも苦労の末、ようやく完成!

今回はなんとか目と鼻くらいは書いてみたいと思い、
かなり頑張ってみました。。

写真では大きさがよく分からないと思いますが、
顔の大きさってゴマの半分ほどの大きさしかないので、
さすがに細かい表情を書くことは出来ませんでした(汗)

昔テレビで米粒に絵を描く人が出ていましたが、
米粒の絵の方が全然大きいです。。

試しにマイクロSDと並べてみました。

ということで、今年最後はアムロで終わりとなります(^^;

私のブログに遊びに来てくださった皆様、本年はありがとうございました!
来年も新作を作りますので宜しくお願いいたします。(^^)
よいお年を・・・
posted by 筆塗り大王 at 18:05| Comment(0) | ガンプラ製作日誌 | このブログの読者になる | 更新情報をチェックする

2014年12月28日

静岡ガンダムLEDエディション制作日誌12

ようやく本体の制作に入ってきた静岡ガンダムですが、
一点問題が発生しました。

胸パーツの合わせ目処理です。
LED作品の製作工程上、各部位ごとに制作、合わせ目処理、塗装としていっているのですが、
配線が集中する胸の内部のせいで胸パーツの合わせ目処理がかなり困難となりました(汗)

仕方ないので、合わせ目処理は行わず、
先日スジボリ堂さんで購入したダンモという段落ちモールド加工ツールで、
段落ちモールドにしてごまかすことにしました(^^;

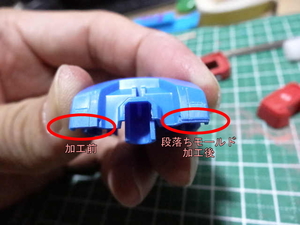

左が加工前、右が加工後です。
1/1とはモールドが異なってしまいますが諦めます(^^;

お次は胸のダクト部分です。
ダクトの奥からも光が出ていたので、
ダクトの裏側にLEDを配置することにしました。

胸のダクトの奥にLED配線を通す穴を開けます。

そして、塗装をしてからLEDを接着・・

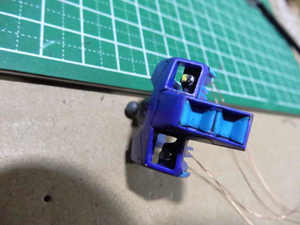

こんな感じになりました。

うまく光るか、恒例の点灯テストをしてみます!

しまった、LEDを真裏に配置しすぎて、ちょっと下からみるとLEDの光がダイレクトに見えてしまいました(汗)
LEDの配置って、本当に難しいです(汗)
今更修正できないので、このまま強行突破です(^^;

そして、胴体部分ですが、
やたらと通すものが多いので、思い切ってガッポリ穴を開けてみました。

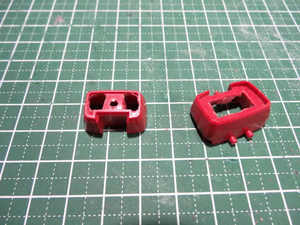

豪快に穴を開けました(^^;
もう、ポリキャップが使用できないので二つのパーツは接着してしまいます(汗)

そして、今回最後まで導入するかどうか試行錯誤をしていた隠しギミックですが、
なんとか目途が立ってきたので導入してみることにしました。

その隠しギミックですが、
実物大ガンダムでは各部からミスト噴射が行われます。

全ては無理でも、せめて胸ダクトからの排気ギミックをなんとか再現させてみたいと思い、
色々とテストをしていたのですが・・・

胸ダクトから満足に排気させるには最低直径3mmのパイプを通さなければならないことが分かりました。

何といっても、排気ギミックを導入するには足パーツから各関節を通り、
胸までパイプを通さなければなりません。

1/144サイズで3mmのパイプを通すのがとてつもなく難しいです・・(TT)
そのパイプも胴体内で分岐させるのが不可能と分かり、
左右のダクトに各1本ずつパイプを割り当てると、
二本のパイプを足から通してこなければならなくなりました。

なので、片足に1本ずつ通すことになり、各関節をぶち抜き、
胸ダクトの裏側でパイプを固定するという強引な計画となります(汗)

とりあえず、胸部分のパイプを固定させるため、
土台となるものをエポパテで埋め込むことにしました。

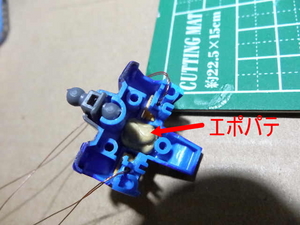

パイプを固定するためエポパテで土台を作ります。

そして、通すパイプですが、直径3mmのビニールチューブを使用します。
問題は下から通ってきたパイプをどうやって胸ダクトの下向きにチューブを曲げるかですが・・・

最初は曲がる部分だけタミヤのプラパイプにしようと思って、試してみたのですが、
プラパイプとチューブの接合部がどうにもくっつかなくて諦めました・・・(TT)

仕方ないので、ビニールチューブをそのまま熱して曲げることにしたのですが、
そのまま火であぶって曲げると中の空気の通り道がぺっちゃり潰れてしまいました(汗)

今度はチューブの中に配線コードを通してから火であぶって曲げてみました。
チューブが固まってから配線コードを引き抜くとなんとか空気の通り道が確保できつつ、
うまく曲がってくれました(^^)

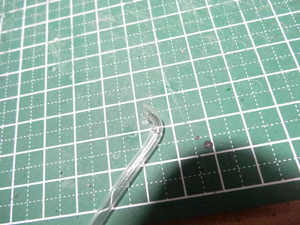

苦労の末、ようやく角度をつけることができたビニールチューブ。

そして、曲がったチューブの先をダクトの裏側に向くようにしてボンドで接着します!

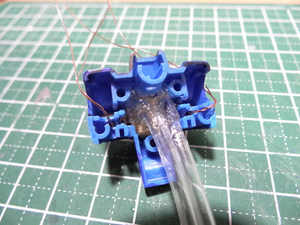

かなり強引に接着!!
もう、二本のチューブだけでかなり内部が圧迫しています(汗)
これに配線も通さなければいけないのですが、
ちょっと制作ハードルを上げ過ぎてしまったかもしれません(^^;

この先が思いやられつつ次回へ続きます・・

posted by 筆塗り大王 at 13:43| Comment(0) | ガンプラ製作日誌 | このブログの読者になる | 更新情報をチェックする

2014年12月23日

静岡ガンダムLEDエディション制作日誌11

今回よりようやく胴体部分の制作に入ります。
まずは胸のダクトです。

HGキットの場合、胸のダクトに隙間がありません。
しかし、1/1ガンダムでは胸のダクトの隙間から光が漏れています。

そこで、胸のダクトを削って隙間を作ることにしました。

削る前の状態。
隙間がありません・・。

まずはパーツの裏側を限界までルーターで削り込みます。

裏側から見るとプラ樹脂がしっかり詰まっていたので、
ある程度裏側から削ることにしました。

そして、今度はダクトの表側から段差に沿ってBMCタガネでシャコシャコ削っていき・・

しっかり隙間ができました!

裏側から見ても隙間が出来ています(^^)

これで、ダクトはとりあえず放置しておき・・

次は胸パーツです。

今回、ランドセルはRGの物を使用するので、
当たり前ですがHGの本体にはめ込むことができません・・

このやたらとある凹凸をなんとかしなければ・・(汗)

ということで、思い切ってすべての凸凹をニッパーで切り取ってみました(^^;

最後にヤスリがけをしてこのとおり・・
もう後戻りはできません(汗)

ランドセルははめ込むことが出来ないので接着することにしました。
とりあえず、ランドセルからの配線を本体に入れ込むための穴を開けます。

思い切ってボッカリ開けてみました(^^;
穴の開け方が適当過ぎる!!(汗)

相変わらず見えないところは手抜きです(笑)

そして、ランドセルを接着し・・・

無駄に大きく開けた穴から配線を通しました(^^;

後ろから見るとこんな感じです。
特に違和感はありません(^^)

次回は胸の続きと隠しギミックの発表?です!

posted by 筆塗り大王 at 19:03| Comment(0) | ガンプラ製作日誌 | このブログの読者になる | 更新情報をチェックする

2014年12月19日

静岡ガンダムLEDエディション制作日誌10

今回で10回目になる静岡ガンダム制作日誌ですが・・
ふと、いつから開始したのかブログを見返したところ、
9月からでした(^^;
三か月もかかってまだ半分以下とは・・(汗)

ぶっちゃけ、ユニコーンガンダムのフルLEDエディションよりも苦戦しています(TT)

それはさておき、
肩のライト部分のクリアパテが届いているので、
ようやく腕部分に戻ります。

流動性の無いクリアパテってとても少なく、
ネットで探しまわってようやく見つけることができました(汗)

今回はこのパテを使用してみます!
送料込みで4000円くらいかかりました(TT)

これで失敗したらもうモチベーションがもちません・・・

蓋を開けるとこんな感じです。
寒天のような塊がゴロゴロ入っています。
二液性で、付属の液体を混ぜると硬化が始まります。

そして、うまくゆくかドキドキしながらパテを盛って待つこと1日。

固まったのを確認して恐る恐るヤスリがけをすると・・・

やりました!
今度はうまく削れました!(^^)
良かった。。

このパテ、硬化前は薄いオレンジ色をしていますが、
固まると無色透明になります。
ヤスリがけもできるので、
流れ出てしまうと困る部分にはもってこいです!

ようやく次の段階に移ります。

とりあえず、光が透けるのを防ぐため、
パーツの裏側をブラックで塗装します。

遮光のため裏側をブラックで塗装。

そして、各ランプ部分の真後ろにLEDを配置します。

肩部分だけで4個のLED、8本の配線が。。(汗)

そして、腕部分を肩パーツにはめ込み、配線をすべて通していきます。

四苦八苦しながら、配線を通し、パーツをはめ込みようやく腕が完成!!

早速、光らせて確認してみると・・

やってしまった・・(TT)
二か所隠ぺい塗装をするのを忘れていました(汗)
もう、バラすの危険そうなので、無理やり隙間から塗装することにしました(^^;

ともあれ、ようやく腕が完成したので、やっと胴体部分に入れます。

完成はいったいいつになるのか?
